MVR蒸發結晶系統方案

一、項目目的

通過機械蒸汽再壓縮（MVR）耦合連續蒸發結晶系統蒸發結晶含鹽廢液，從而達到固液分離、回收硫酸鈉及節能的目的。

二、設計條件

溶質名稱

含氯化鈉溶液

溶    劑

水

進料濃度

12-15%

出料濃度

55%

進料溫度

25℃

蒸發溫度

90℃

蒸發總量

13600kg/h

進料量

15000kg/h

蒸汽耗量

20~40kg/t

三、設計依據

甲方提交的設計基礎資料；

國家現行的換熱器等設備規范以及相關行業標準和規定；

甲方現行的工藝路線的描述。

四、方案闡述

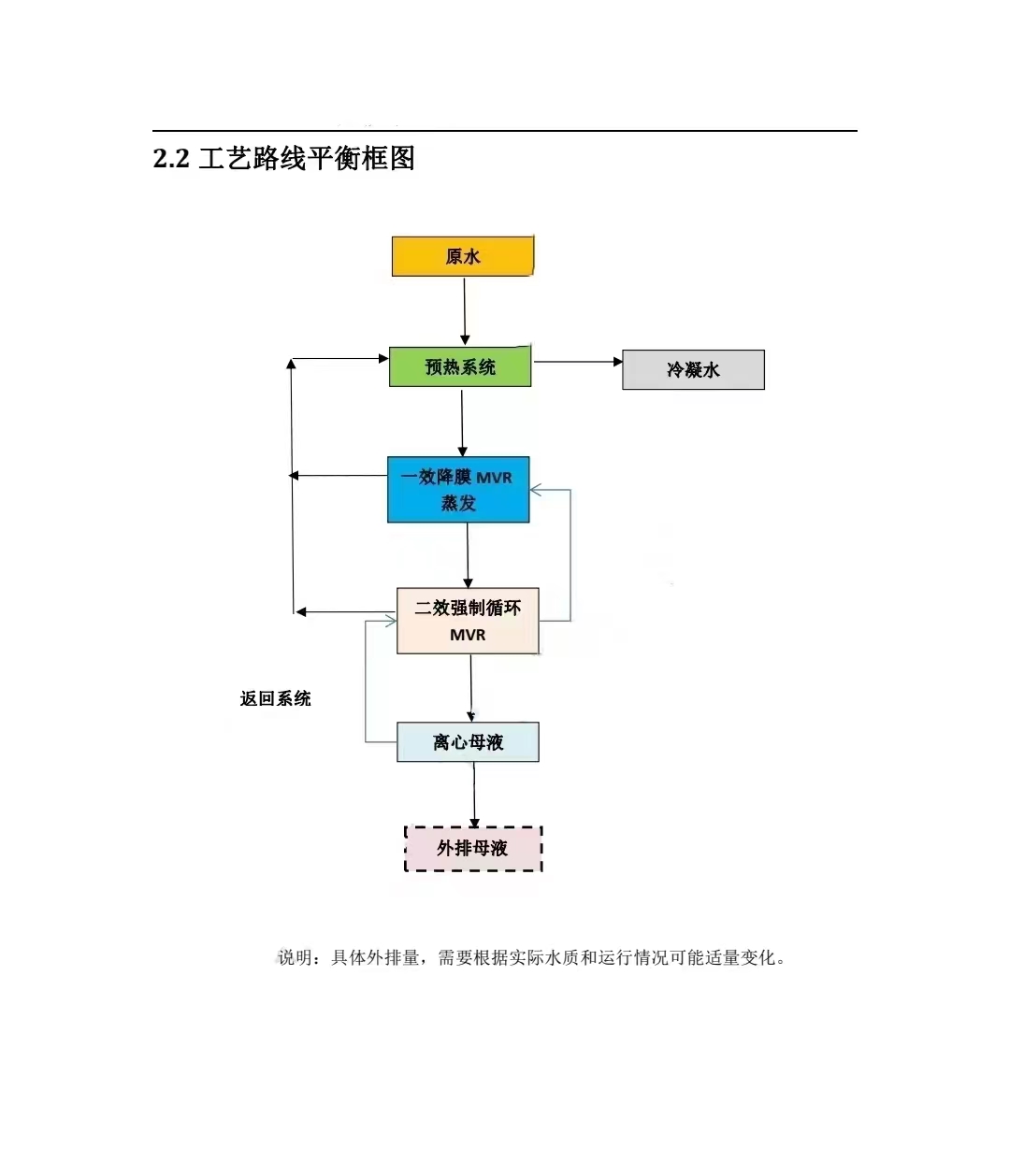

我公司根據貴公司提供的資料，進行相關的計算和設計工作，確定相關設備的參數和蒸發器的類型。本方案的宗旨是用低的運行成本以及好的解決方案來達到蒸發結晶含鹽溶液的目的。工藝流程采用MVR耦合連續蒸發結晶系統，利用蒸汽壓縮機壓縮二次蒸汽進行蒸發結晶，從廢水中回收鹽類晶體，冷凝水達標回收利用。
